Scaffolding caster - 8 in. Scaffold caster - 38mm OD Solid stem scaffold caster | SCAFD-200050R-12

  • Part No.: SCAFD-200050R-12
  • Wheel Dia.: 200 mm / 8 inch caster
  • Tread Width: 50 mm / 2 inch caster
  • 款式: 美式脚手架鹰架轮
  • 装配: 38mm圆杆脚手架脚轮
  • 轮径: 200mm/8英寸脚轮
  • 载荷: 承重300kg脚轮
  • 应用: 脚手架用脚轮
 Order  Technical Support
*　Product Name： 　 Please enter the product name ordered
*　Name： 　 Please enter your name
*　Tel： 　 Please enter your phone
*　Email： 　 Please enter your correct email address
*　Order message： 　 Please enter your order message
　
  　
Details

Technical Data

脚轮产品参数°C / mm / kg°F / inch / lbs
轮子直径200mm8"
轮面宽度50mm2"
轮子材质铁芯橡胶轮铁芯橡胶轮
轮面硬度Shore A 85Shore A 85
轮子轴承滚针轴承滚针轴承
装配方式实心圆插杆式脚轮实心圆插杆式脚轮
装配杆径38 mm1.496"
装配杆长100 mm4"
孔距高(L1)63.5mm2.5"
装配孔径(ØP1)12.7mm0.5"
孔距高(L2)50.8mm2"
装配孔径(ØP2)12.7mm0.5"
旋转偏心距53mm2.087"
旋转半径153mm6.024"
产品总高237mm9.33"
脚轮刹车全刹车脚轮全刹车脚轮
脚轮载荷300kg660lbs
工作温度

产品重量

产品编号SCAFD-200050R-12SCAFD-200050R-12
SKU69200011800006920001180000

Features

8英寸直径38mm圆杆式铁芯橡胶脚手架脚轮 | SCAFD-200050R-12

SCAFD系列脚手架脚轮，采用杆径38mm，长100mm的实心圆杆装配。根据所配套轮子材质的不同，单个脚轮设计载荷从200 公斤*500 公斤不等，主要应用于脚手架系列产品。这款脚手架脚轮上珠盘采用齿状的刹车设计，配套于脚手架安装使用时，可以同时牢靠的锁定轮子和支架的转动，有效保证了脚手架使用时的安全。

SCAFD-200050R-12脚手架脚轮特征

  • 支架设计：双层钢球跑道，支腿部分采用整体钢板冲压成型，双面焊接到珠盘上，整体冲压成型的支腿比焊接型支架提升30%的性能。

  • 装配设计：采用直径Ø38mm，长100mm实心圆杆装配。Ø25mm, Ø29mm, Ø31mm, Ø34.5mm,Ø36mm 等多种圆杆装配尺寸可供定制选择。

  • 刹车设计：采用全刹车设计，当刹车柄向下压到位，能同时有效及牢靠的锁定轮子和旋转顶板，防止脚手架产品的移位。

  • 旋转板防尘圈：聚氨酯防尘圈，可以防止灰尘和细纱的缠绕而影响脚轮珠盘的旋转。

  • 旋转板连接螺栓：独特设计的旋转板连接螺栓，防松螺母锁定，提高强度。

  • 脚轮润滑：脚轮的旋转顶板和轮子的轮毂部分，安装注油杯，定期加注润滑油脂，能更好的提高脚轮的运动性和灵活性。

  • 轮子材质：铁芯橡胶轮，铸铁轮芯轮芯，拥有更强的承重能力，黑色橡胶轮面，软胎面，有利于保护工作路面。

  • 轮子轴承：标准装配滚针轴承，热处理衬套，Ø19*3 无缝钢管套管，能有效承受来自外界的径向和轴向压力。

  • 产品应用：脚手架。

SCAFD-200050R-12脚手架脚轮相关配件







8×2铁芯橡胶轮滚针轴承



更多SCAFA系列脚手架脚轮产品

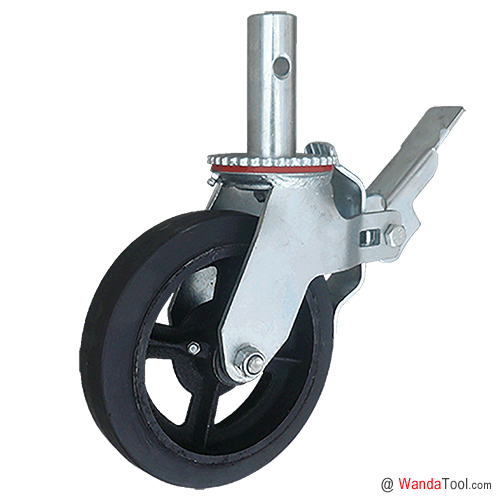

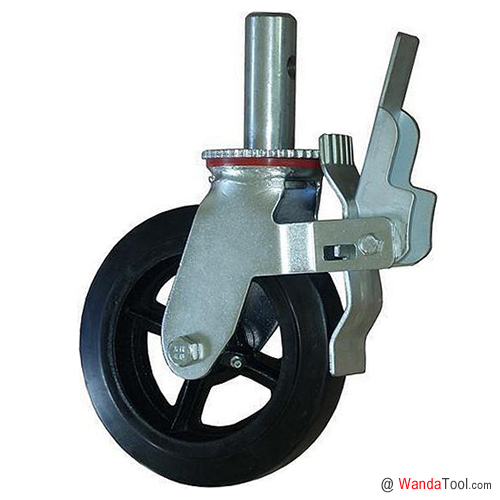

产品图片

产品规格

inch / mm

产品总高

inch / mm

产品载荷

lbs / kgs

插杆杆径

inch / mm

插杆杆长

inch / mm

旋转半径

inch / mm

轮子材质
产品编号

small

6”×2”

150×50mm

7.37"

187mm

550lbs

250kg

Ø1.36"

Ø34.5mm

4"

100mm

1.62"

41mm

铁芯橡胶轮SCAFA-150050R-12
small

6”×2”

150×50mm

7.37"

187mm

800lbs

365kg

Ø1.36"

Ø34.5mm

4"

100mm

1.62"

41mm

铁芯聚氨酯SCAFA-150050R-13
small

6”×2”

150×50mm

7.37"

187mm

550lbs

250kg

Ø1.36"

Ø34.5mm

4"

100mm

1.62"

41mm

塑芯聚氨酯轮SCAFA-150050R-93

small

8”×2”

200×50mm

9.33"

237mm

660lbs

300kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯橡胶轮SCAFA-200050R-12

small

8”×2”

200×50mm

9.33"

237mm

880lbs

400kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯聚氨酯轮SCAFA-200050R-13

small

8”×2”

200×50mm

9.33"

237mm

660lbs

300kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

塑芯聚氨酯TPU轮SCAFA-200050R-93

small

8”×2”

200×50mm

9.33"

237mm

880lbs

400kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯橡胶轮SCAFA-250050R-12

small

10”×2”

250×50mm

11.5"

293mm

660lbs

300kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯聚氨酯轮SCAFA-250050R-12

small

10”×2”

250×50mm

11.5"

293mm

880lbs

400kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯聚氨酯轮SCAFA-230050R-13

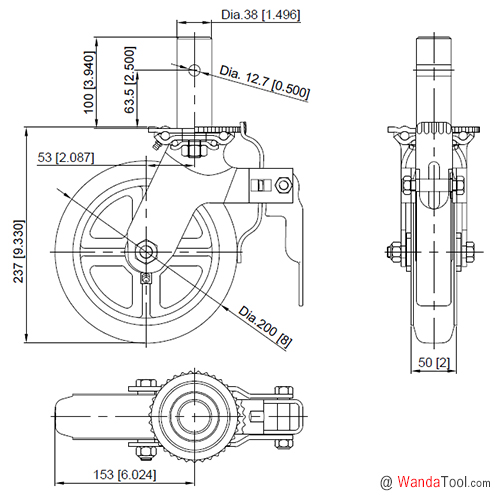

Drawing

Accessories & Versions







8×2铁芯橡胶轮滚针



Download







8×2铁芯橡胶轮滚针
