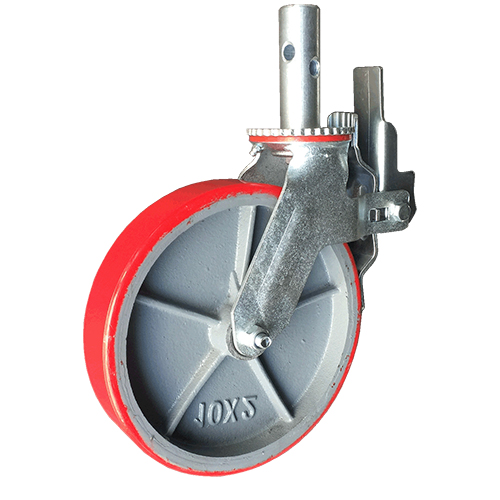

10英寸圆杆式铁芯聚氨酯脚手架脚轮 | SCAFA-250050R-13

  • 编号: SCAFA-250050R-13
  • 轮径: 250mm(10英寸)脚轮
  • 轮宽: 50mm(2英寸)脚轮
  • 材质: 铁芯聚氨酯脚轮
  • 款式: 通用脚手架脚轮
  • 装配: 圆杆标准脚手架脚轮
  • 载荷: 承重500kg脚轮
  • 应用: 脚手架用脚轮
* Product Name:   Please enter the product name ordered
* Name:   Please enter your name
* Tel:   Please enter your phone
* Email:   Please enter your correct email address
* Order message:   Please enter your order message



Technical Data

脚轮产品参数°C / mm / kg°F / inch / lbs
轮子直径(ØD)250mm10"
轮面宽度(W)50mm2"
轮子材质铁芯聚氨酯CPU轮铁芯聚氨酯CPU轮
轮面硬度Shore A 95Shore A 95
轮子轴承滚针轴承滚针轴承
装配方式实心圆插杆式脚轮实心圆插杆式脚轮
装配杆径34.5 mm1.358"
装配杆长100 mm4"
孔距高(L1)63.5mm2.5"
装配孔径(ØP1)12.7mm0.5"
孔距高(L2)50.8mm2"
装配孔径(ØP2)12.7mm0.5"
旋转偏心距65mm2.5"
旋转半径190mm7.5"
产品总高293mm11.54"
脚轮刹车全刹车脚轮全刹车脚轮
脚轮载荷500kg1100lbs
产品重量

工作温度

执行标准

产品编号SCAFA-250050R-13SCAFA-250050R-13
SKU69250008900006920000890000

Features

10英寸圆杆式聚氨酯脚手架脚轮 | SCAFA-250050R-13

SCAFA 系列圆杆式脚手架脚轮是一款标准的鹰架轮脚手架脚轮,根据轮子材质的不同,单个脚轮设计载荷从200 公斤*500 公斤不等。主要应用于脚手架系列产品,齿状的刹车设计,配套于脚手架时,可以同时牢靠的锁定轮子和支架的转动,有效保证了脚手架使用时的安全。

SCAFA系列脚手架脚轮特征

• 支架设计:支架部分采用整体钢板冲压成型,比焊接型支架提升30%的性能。
• 装配设计:采用直径Ø34.5mm,长100mm实心圆杆装配。
• 刹车设计:采用全刹车设计,能同时有效及牢靠的锁定轮子和旋转顶板,防止脚手架产品的移位。
• 脚轮防尘圈:聚氨酯防尘圈,可以防止灰尘和细纱的缠绕而影响脚轮的旋转。
• 旋转板连接螺栓:独特设计的旋转板连接螺栓,防松螺母锁定,提高强度。
• 脚轮润滑:脚轮的旋转顶板和轮子的轮毂部分,安装注油杯,更好的提高脚轮的运动性和灵活性。
• 轮子材质:铁芯聚氨酯轮子,铸铁轮芯,高负载能力,红色CPU,超级耐磨聚氨酯浇注成型。
• 轮子轴承:标准装配滚针轴承,热处理衬套,Ø19*3 无缝钢管套管,能有效承受来自外界的径向和轴向压力。

SCAFA系列脚手架脚轮定制

• Ø25mm, Ø29mm, Ø31mm, Ø34.5mm,Ø36mm 等多种圆杆装配尺寸供选择。


更多SCAFA系列脚手架脚轮产品

产品图片

产品规格

inch / mm

产品总高

inch / mm

产品载荷

lbs / kgs

插杆杆径

inch / mm

插杆杆长

inch / mm

旋转半径

inch / mm

轮子材质
产品编号

small

6”×2”

150×50mm

7.37"

187mm

550lbs

250kg

Ø1.36"

Ø34.5mm

4"

100mm

1.62"

41mm

铁芯橡胶轮 SCAFA-150050R-12
small

6”×2”

150×50mm

7.37"

187mm

800lbs

365kg

Ø1.36"

Ø34.5mm

4"

100mm

1.62"

41mm

铁芯聚氨酯 SCAFA-150050R-13
small

6”×2”

150×50mm

7.37"

187mm

550lbs

250kg

Ø1.36"

Ø34.5mm

4"

100mm

1.62"

41mm

塑芯聚氨酯轮 SCAFA-150050R-93

small

8”×2”

200×50mm

9.33"

237mm

660lbs

300kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯橡胶轮 SCAFA-200050R-12

small

8”×2”

200×50mm

9.33"

237mm

880lbs

400kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯聚氨酯轮 SCAFA-200050R-13

small

8”×2”

200×50mm

9.33"

237mm

660lbs

300kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

塑芯聚氨酯TPU轮 SCAFA-200050R-93

small

8”×2”

200×50mm

9.33"

237mm

880lbs

400kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯橡胶轮 SCAFA-250050R-12

small

10”×2”

250×50mm

11.5"

293mm

660lbs

300kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯聚氨酯轮 SCAFA-250050R-12

small

10”×2”

250×50mm

11.5"

293mm

880lbs

400kg

Ø1.36"

Ø34.5mm

4"

100mm

2.08"

53mm

铁芯聚氨酯轮 SCAFA-230050R-13
