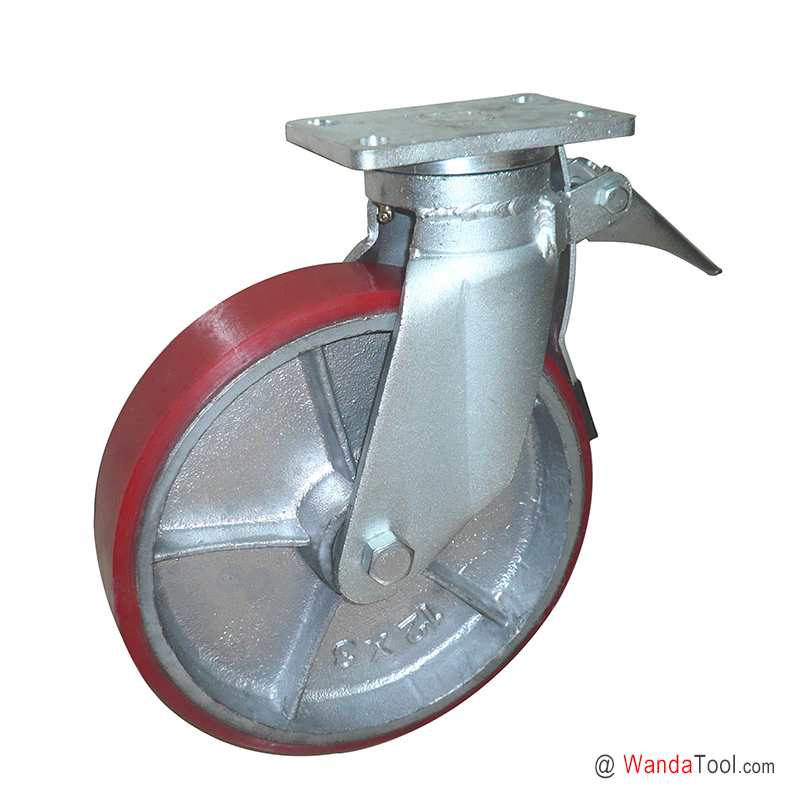

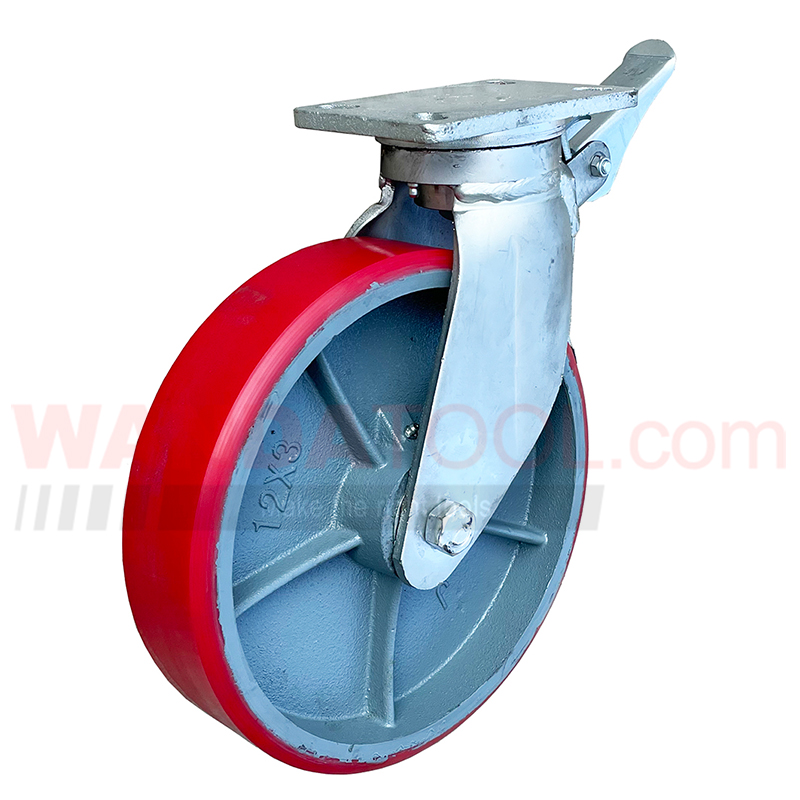

12英寸平板式铁芯聚氨酯重型脚手架脚轮 | SCUPB-300075R-13

  • 编号: SCUPB-300075R-13
  • 轮径: 300mm(12英寸)脚轮
  • 轮宽: 75mm(3英寸)脚轮
  • 材质: 铁芯聚氨酯脚轮
  • 款式: 通用脚手架脚轮
  • 装配: 平板装配脚手架脚轮
  • 载荷: 承重1500kg脚轮
  • 应用: 脚手架用脚轮
* Product Name:   Please enter the product name ordered
* Name:   Please enter your name
* Tel:   Please enter your phone
* Email:   Please enter your correct email address
* Order message:   Please enter your order message



Product parameter

脚轮产品参数°C / mm / kg°F / inch / lbs
轮子直径(D)300mm12"
轮面宽度(W)75mm3"
轮子材质铁芯聚氨酯脚轮铁芯聚氨酯脚轮
轮面硬度Shore A 95Shore A 95
轮子轴承滚针轴承滚针轴承
装配方式平板式式脚轮平板式脚轮
装配板尺寸 (A×B)166×120mm6.54"×4.72"
装配孔距129×74mm5.08"×2.91"
装配板厚(t)10mm0.4"
装配孔径(ØP1)13.0mm0.51"
旋转偏心距73mm2.87"
旋转半径223mm8.78"
产品总高378mm14.88"
脚轮刹车全刹车脚轮全刹车脚轮
脚轮载荷1500kg3000lbs
产品重量

工作温度

执行标准

产品编号SCUPB-300075R-13SCUPB-300075R-13
SKU69300000100006930000010000

Feature description

12×3英寸平板式铁芯聚氨酯重型脚手架脚轮 | SCUPB-300075R-13

SCUPB 系列平板式脚手架脚轮是一款重型脚手架用脚轮,常与脚手架可调节丝杆底座配套使用。根据轮子材质的不同,单个脚轮设计载荷可达到1500公斤。设计主要用于脚手架系列产品,齿状的刹车设计,配套于脚手架时,可以同时牢靠的锁定轮子和支架的转动,有效保证了脚手架使用时的安全。

SCUPB系列脚手架脚轮特征

支架设计:支架部分采用整体钢板冲压焊接成型。

铸钢顶板:装配板厚10mm,铸钢一体化成型,有效防止旋转钢球轨道变形。

刹车设计:采用全刹车设计,能同时有效及牢靠的锁定轮子和旋转顶板,防止脚手架产品的移位。

旋转板连接螺栓:独特设计的旋转板连接螺栓,防松螺母锁定,提高强度。

脚轮润滑:脚轮的旋转顶板和轮子的轮毂部分,安装注油杯,更好的提高脚轮的运动性和灵活性。

轮子材质:铁芯聚氨酯轮子,铸铁轮芯,高负载能力,红色CPU,超级耐磨聚氨酯浇注成型。

轮子轴承:标准装配滚针轴承,热处理衬套,Ø19*3 无缝钢管套管,能有效承受来自外界的径向和轴向压力。

脚轮SGS报告:可提供国际SGS检测报告。

SCUPB系列脚手架脚轮定制

可根据客户要求定制生产。

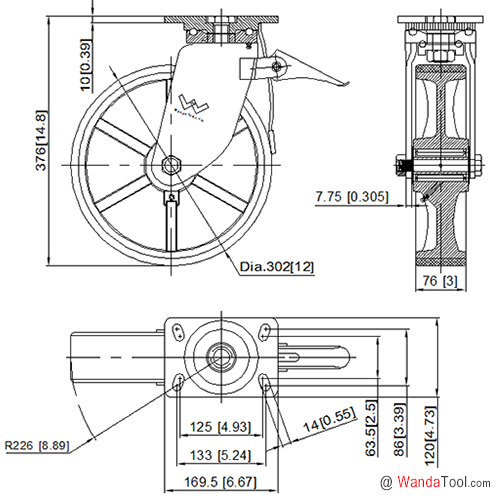

Product drawings
